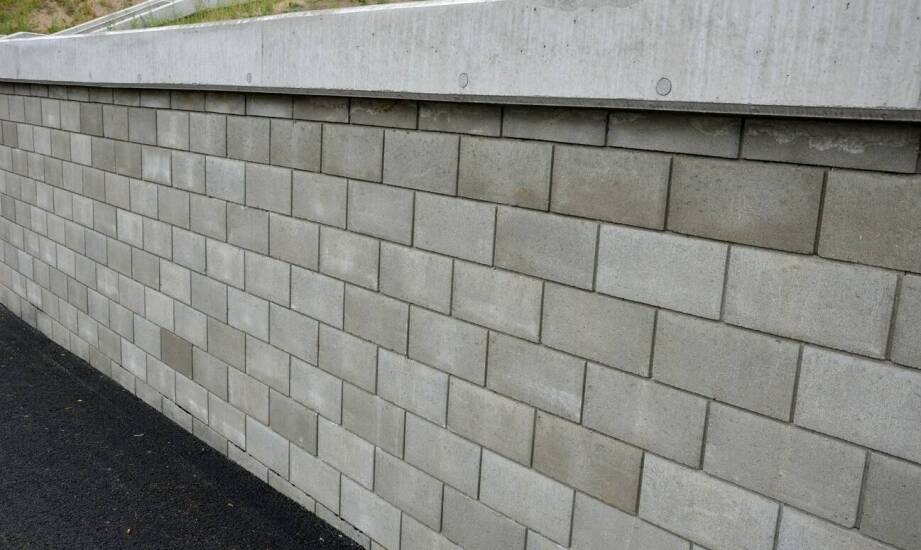

Jak dobrać prefabrykowaną ścianę oporową do gruntu, obciążeń i sposobu posadowienia

Prefabrykowana konstrukcja oporowa o identycznej geometrii pracuje zupełnie inaczej, gdy podtrzymuje wyłącznie lekki nasyp krajobrazowy, a inaczej, gdy musi przenieść obciążenia od ciężkiego ruchu kołowego lub placu składowego. W przypadku stabilizacji samego gruntu rodzimego parcie ma charakter głównie statyczny, a jego wartość narasta w sposób przewidywalny proporcjonalnie do głębokości. Sytuacja zmienia się radykalnie, gdy w bezpośrednim sąsiedztwie korony muru pojawiają się maszyny budowlane, tiry lub ciężkie surowce. Wprowadzają one potężne siły dynamiczne i znacząco zwiększają moment wywracający całą konstrukcję. Różnica w charakterystyce pracy wymusza całkowicie inne podejście do projektowania przekroju żelbetowego, układu prętów zbrojeniowych oraz wymiarów samej stopy fundamentowej. Zlekceważenie wpływu tych zmiennych obciążeń prowadzi do nadmiernych odkształceń, postępującego osiadania, a w skrajnych przypadkach do katastrofalnej utraty stateczności całej budowli inżynieryjnej.

Wpływ geometrii elementu na schemat statyczny

Geometria prefabrykatu bezpośrednio warunkuje sposób przejmowania naporu mas ziemnych oraz narzuca konkretne wymagania wobec parametrów nośnych podłoża. Klasyczny element oporowy o przekroju w kształcie litery L posiada pionową płytę czołową oraz mocno wysuniętą stopę poziomą, która wchodzi głęboko pod docelowy nasyp. Dzięki takiemu układowi ciężar nasypanej ziemi dodatkowo dociąża fundament i skutecznie stabilizuje całą konstrukcję przed obrotem. Rozwiązanie to sprawdza się doskonale w budownictwie komunikacyjnym przy różnicach poziomów rzędu kilku metrów, pod warunkiem posadowienia na gruncie o zadowalających parametrach wytrzymałościowych. Z kolei moduły typu T, wyposażone w obustronną i symetryczną stopę, zapewniają znacznie korzystniejszy rozkład naprężeń pod podstawą. Ten wariant pozwala na bezpieczną pracę pod wyższymi nasypami oraz na gruntach o mniejszej spoistości. Trzecią, odrębną grupę stanowią masywne ściany grawitacyjne, gdzie całkowita stateczność opiera się wyłącznie na bardzo dużym ciężarze własnym betonu, bez angażowania wagi otaczającej ziemi.

Omawiając mechanikę przekazywania sił, należy zwrócić uwagę na docelową grupę wyrobów budowlanych. Projektowane w zakładach Ściany prefabrykowane stanowią naturalny punkt odniesienia dla inżynierów opracowujących profesjonalne zabezpieczenia skarp, głębokich wykopów czy ramp zjazdowych. W nowoczesnym budownictwie infrastrukturalnym oraz drogowym to właśnie gotowe moduły żelbetowe pozwalają na najszybsze wzniesienie stabilnej bariery. Precyzja ich wykonania w ściśle kontrolowanych warunkach hali produkcyjnej minimalizuje ryzyko niebezpiecznych błędów wymiarowych, które na placu budowy mogłyby trwale zaburzyć zakładany schemat statyczny całego układu.

Warunki gruntowo-wodne a klasyfikacje obciążeń

Bezbłędne dopasowanie elementu konstrukcyjnego do warunków terenowych wymaga szczegółowej i wielowątkowej analizy lokalnych danych geotechnicznych. Parametry nośności podłoża zawsze muszą wyraźnie przewyższać maksymalne naprężenia generowane przez przednią krawędź stopy fundamentowej. Na gruntach wysoce odkształcalnych inżynierowie bezwzględnie wymuszają stosowanie poszerzonych podstaw w celu bezpiecznego rozproszenia sił. Równie krytycznym czynnikiem pozostaje poziom wód gruntowych. Brak odpowiedniej zasypki filtracyjnej oraz drenażu u podstawy ściany szybko prowadzi do niebezpiecznego spiętrzenia ciśnienia hydrostatycznego, które działa jak dodatkowy, potężny klin naporowy. Prawidłowo zaprojektowany system posadawia się zawsze poniżej strefy przemarzania, która w Polsce wynosi od 0,8 do 1,4 metra, zależnie od rejonu geograficznego. Dodatkowo ukształtowanie naziomu za murem powinno posiadać minimalny spadek rzędu 1-3%, co gwarantuje sprawne odprowadzenie powierzchniowych wód opadowych.

Poza sprawnym zarządzaniem wodą o ostatecznym doborze grubości elementu i gęstości zbrojenia decyduje planowana na powierzchni eksploatacja. Lekki ruch pieszo-rowerowy lub pasy zieleni generują obciążenia w granicach 5 kN/m², co kwalifikuje obiekt do pierwszej klasy projektowej. Sytuacja drastycznie zaostrza się w wyższych klasach, gdzie ciągły nacisk od wolnobieżnych pojazdów ciężarowych, maszyn przeładunkowych lub wysokiego składowania osiąga wartości kilkukrotnie większe. Dostarczająca mury oporowe z wysokojakościowego betonu spółka Pascal Prefabrykaty realizuje zlecenia na moduły, które technolodzy precyzyjnie dopasowują do specyficznych sił operacyjnych. Dzięki rygorystycznej technologii wytwarzania firma zaopatruje wykonawców w elementy zdające egzamin na wymagających placach przemysłowych oraz w obrębie zaawansowanej infrastruktury komunalnej.

Gotowe zestawienia katalogowe sprawdzają się głównie przy standardowych przekrojach i jednorodnych warstwach gruntu. Jednak nietypowe różnice rzędnych terenu, bliskie sąsiedztwo starych budynków lub konieczność pracy w wąskich wykopach miejskich wymagają opracowania wariantu z indywidualnie przeliczonym układem prętów stalowych. W takich uciążliwych sytuacjach projektant modyfikuje rozstaw zbrojenia głównego lub zmienia proporcje ramienia sił. Dzięki temu udaje się sprostać surowym wymogom bezpieczeństwa bez ryzyka uszkodzenia infrastruktury towarzyszącej.

Zgodność konstrukcyjna jako fundament trwałości

Finalna decyzja o zastosowaniu określonego zabezpieczenia oporowego nigdy nie powinna wynikać z powierzchownych preferencji wizualnych, ale z rzetelnych wyliczeń inżynierskich. To bezkompromisowa zgodność parametrów technicznych modułu z faktycznymi warunkami środowiskowymi decyduje o wieloletniej stabilności inwestycji. Nawet najlepiej odlany element żelbetowy ulegnie degradacji, jeśli jego pierwotna geometria i rodzaj zbrojenia zostaną błędnie sparowane ze strefą przemarzania, lokalną klasą obciążeń dynamicznych czy specyfiką przepływu wód gruntowych. Kompleksowa analiza mechaniki gruntów i sił zewnętrznych stanowi dzisiaj absolutną podstawę skutecznego projektowania w nowoczesnym budownictwie inżynieryjnym.
