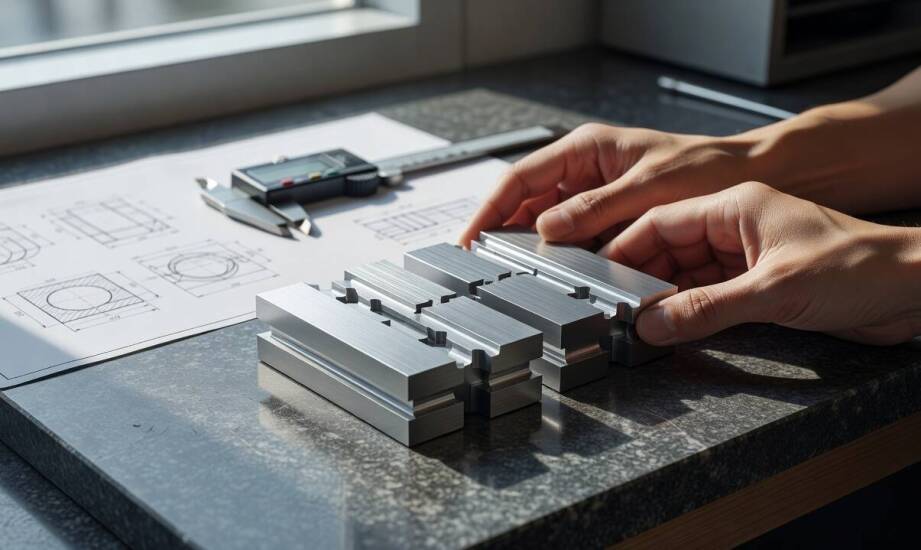

Dlaczego powtarzalność montażowa detali metalowych zależy od bazowania i kontroli tolerancji

Proces produkcji dwóch detali metalowych według identycznej dokumentacji technicznej często obnaża ukryte problemy warsztatowe. Jeden z elementów wchodzi w montaż z luzem umożliwiającym swobodne złożenie, a wsuwany sworzeń gładko obraca się w gnieździe. Drugi wymaga użycia siły uderzeniowej lub dodatkowych zabiegów ślusarskich, aby w ogóle przeszedł przez otwór. Taka skrajna różnica ujawnia się dopiero na stanowisku montażowym, chociaż wymiary nominalne na obu rysunkach pozostają identyczne. Teoretyczny projekt nigdy nie gwarantuje sukcesu, jeśli zawodzi mechaniczna powtarzalność obróbki skrawaniem. Odchyłki rzędu setnych części milimetra decydują o tym, czy cała partia części trafi do odrzutu. Problem ten dotyka w szczególności krótkich serii produkcyjnych, w których inżynierowie nie mają marginesu na kosztowne błędy ustawcze.

Precyzja pozycjonowania maszyn a system tolerancji

Eksperci oceniają nowoczesne maszyny CNC na podstawie zdolności do idealnego odtworzenia zadanej ścieżki narzędzia. Precyzja pozycjonowania na poziomie 0,005 mm oznacza zdolność wrzeciona frezarki do powrotu w ten sam koordynat przestrzeni roboczej z niemal zerowym błędem. Zgodnie ze standardem ISO 230-2 powtarzalność pozycjonowania poszczególnych osi stanowi kluczowy parametr badawczy dla sprzętu sterowanego numerycznie. Urządzenia spełniające te rygorystyczne normy weryfikacyjne skutecznie ograniczają błędy geometryczne wynikające z niedoskonałości śrub pociągowych oraz prowadnic liniowych.

Wysoka rozdzielczość układów pomiarowych samej maszyny obejmuje zaledwie jeden aspekt produkcji. Konstruktorzy muszą równie precyzyjnie operować systemem tolerancji opisanym przez normę ISO 286. Standard ten ściśle definiuje dopuszczalne rozrzuty wymiarów liniowych oraz zasady doboru pasowań dla wytwarzanych detali. Zapisy widniejące na dokumentacji rysunkowej bezwzględnie rozdzielają pojęcie klasy dokładności od charakteru mechanicznej współpracy dwóch elementów. Klasa tolerancji, wyrażona na przykład symbolem IT6, wyznacza wyłącznie szerokość dopuszczalnego pola odchyłek. Z kolei zapis H7/g6 definiuje konkretne pasowanie luźne między precyzyjnie rozwiercanym otworem a toczonym wałkiem.

Właściwe zastosowanie takiego układu zapewnia przestrzeń roboczą niezbędną do nałożenia filmu smarnego i swobodnego ruchu. Zbyt duże pole błędu skutkuje natychmiastowym brakiem sztywności układu i generuje wibracje sprzęgła. Narzucenie zbyt ciasnych ram zwiększa z kolei ryzyko zatarcia mechanizmu podczas pracy w wyższych temperaturach. Kontrola założeń wymiarowych jeszcze na etapie rysowania w CAD radykalnie ogranicza liczbę poprawek, zabezpieczając budżet całego zlecenia.

Etapy procesu wprowadzające największe odchyłki geometryczne

Nawet najsztywniejsze łoże obrabiarki nie zrekompensuje krytycznych błędów ludzkich popełnionych przy ustalaniu technologii. Zasadniczy wpływ na ostateczną formę metalowego przedmiotu ma sekwencja bazowania oraz metoda docisku w imadle hydraulicznym. Niewłaściwe podparcie półfabrykatu sprawia, że pod wpływem nacisku ostrza materiał zaczyna sprężynować i ulega mikrodoodkształceniom. Detal wraca do swojej naturalnej formy natychmiast po poluzowaniu szczęk, co trwale zmienia wszystkie zrealizowane wymiary względem wygenerowanego kodu.

Kolejnym trudnym czynnikiem pozostaje naturalne ścieranie się powłok ochronnych na płytkach skrawających. Zanikający wierzchołek zmniejsza faktyczną średnicę roboczą freza, wymuszając na operatorze stałe korygowanie wartości w tabeli narzędziowej sterownika. Brak regularnego opomiarowania półproduktów sondą stykową szybko prowadzi do przenoszenia naddatków na kolejne etapy cięcia. Symulacja ścieżek narzędzia w oprogramowaniu CAD/CAM Fusion 360 pozwala na wczesne wykrywanie błędów wejścia w materiał i dobór płynniejszych strategii dla cienkich ścianek.

Przedsiębiorstwa poszukujące powtarzalnych rozwiązań technologicznych zlecają wykonawstwo specjalistycznym warsztatom narzędziowym. W taki schemat łańcucha dostaw wpisuje się firma [Oasis Machining](https://www.oasismachining.com). Zakład produkcyjny z Ujazdu przetwarza bloki aluminiowe, stale kwasoodporne oraz twarde tworzywa konstrukcyjne. Odbiorcy przemysłowi zlecający [obróbkę metali CNC w województwie łódzkim](https://oasismachining.com/) otrzymują dedykowane wsparcie dla jednostkowych wdrożeń prototypowych. Baza technologiczna firmy utrzymuje stałą dokładność parametrów w granicach 0,005 mm, eliminując potrzebę ręcznego skrobania płaszczyzn na halach montażowych. Działalność zakładu uwzględnia także regenerację wyeksploatowanych części linii produkcyjnych.

Zgodność elementów z techniczną wizją projektanta wymaga bezkompromisowego rygoru na każdym etapie przetwarzania bloku stali. Sama obecność nowoczesnych układów sterowania traci na znaczeniu, jeżeli technolog zignoruje zasady sztywnego mocowania bazy. Znajomość międzynarodowych systemów pasowań oraz biegłe czytanie tolerancji kształtu z rysunku to podstawowe narzędzia przeciwdziałające odrzutom. Prawidłowo zaprojektowany cykl obróbczy weryfikuje się sam, gdy kolejne kilkadziesiąt sztuk wałków bez najmniejszego oporu zajmuje wyznaczoną pozycję w bloku silnika.
